Shukhov tower by Sergei Arsenyev.jpg Шуховская башня на Шаболовке в Москве

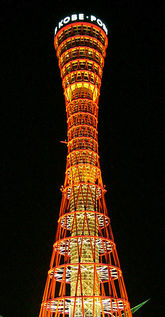

	Kobe port tower.jpg Гиперболоидная башня в порту Кобе, Япония

Шу́ховская ба́шня, расположена в Москве на улице Шаболовка. Автором проекта и руководителем строительства уникальной башни был великий русский инженер-конструктор, изобретатель и учёный Владимир Григорьевич Шухов (1853—1939). Построена в 1919—1922 годах.

Башня получила признание как одно из самых красивых и выдающихся достижений инженерной мысли в мире. Первоначальный проект башни на Шаболовке был разработан в 1919 году с расчётной высотой конструкции в 350 метров. Из-за дефицита металла во время гражданской войны проектная разработка была реализована в виде конструкции высотой 148,3 метра. 19 марта 1922 года началась трансляция радиопередач с уникальной антенной башни. С установкой двух траверз и флагштока высота Шуховской башни достигла 160 метров ^[1]. С 1938 года башня используется для трансляции телепередач.

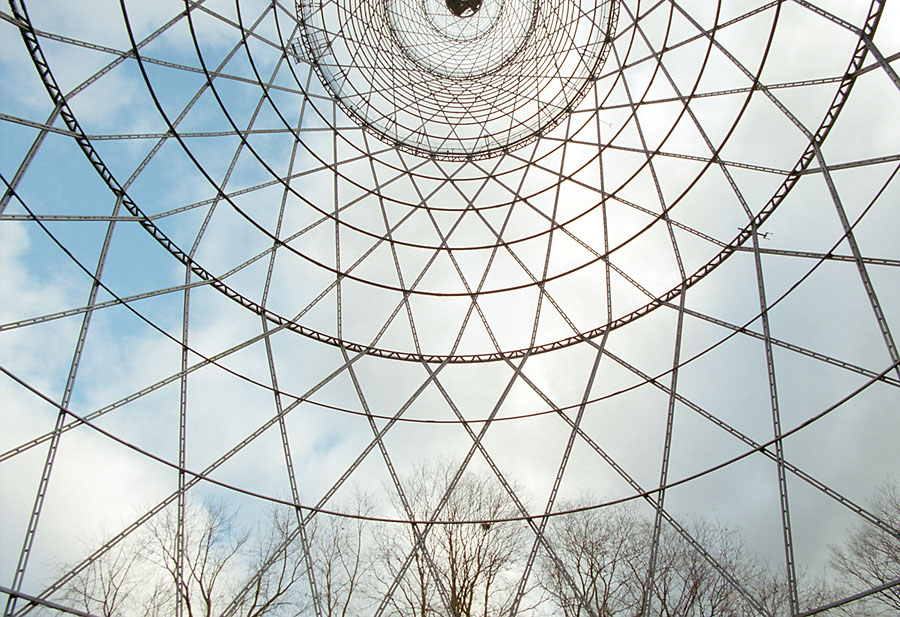

	Shukhov tower shabolovka moscow 01.jpg Вид изнутри башни

Шуховская башня имеет оригинальную изящную сетчатую конструкцию, благодаря чему достигается минимальная ветровая нагрузка, представляющая главную опасность для высоких сооружений. По форме секции башни — это однополостные гиперболоиды вращения, сделанные из прямых балок, упирающихся концами в кольцевые основания. Ажурная стальная конструкция сочетает в себе прочность и легкость: на единицу высоты Шуховской башни израсходовано в три раза меньше металла, чем на единицу высоты Эйфелевой башни в Париже. Шуховская башня высотой 350 метров имела расчетную массу всего лишь 2200 тонн, а Эйфелева башня при высоте 300 метров весит около 7300 тонн. Круглый конусный корпус башни состоит из 6 секций высотой 25 метров каждая. Нижняя секция установлена на бетонном фундаменте диаметром 40 метров и глубиной 3 метра. Строительство башни велось без лесов и подъемных кранов. Верхние секции по очереди собирались внутри нижней и при помощи блоков и лебедок поднимались друг на друга. За свою более чем 80-летнюю историю Шуховская башня служила опорой для антенн крупных радио- и телевизионных станций.

В. Г. Шухов изобрёл способ устройства сетчатых гиперболоидных башен (патент Российской империи № 1896 от 12 марта 1899 г., заявлен 11 января 1896 года). Первая в мире гиперболоидная башня была построена Шуховым на Всероссийской художественно-промышленной выставке в Нижнем Новгороде в 1896 году. Принцип устройства гиперболоидных башен В. Г. Шухов использовал в сотнях сооружений: водонапорных башнях, опорах линий электропередач, мачтах военных кораблей. Гиперболоидные шуховские башни востребованы и в настоящее время. В 1963 году в порту города Кобе в Японии по проекту компании Nikken Sekkei была построена 108-метровая гиперболоидная шуховская башня (Kobe Port Tower [1]). В 1968 году в Чехии по проекту архитектора Карела Хубачека была построена гиперболидная башня Jested высотой 100 метров. В 2003 году была построена гиперболоидная башня Шухова в Цюрихе [2]. Авторы башни — архитекторы Даниэль Рот и Александр Ком (Daniel Roth, Alexander Kohm). Идеи гиперболоидных конструкций башен Шухова известный архитектор Михаил Посохин предложил[3] использовать при проектировании новых небоскрёбов[4] в деловом центре «Москва-Сити».

	Shukhov tower shabolovka moscow 02.jpg Вид изнутри башни

Мировое значение Шуховской башни подтверждают экспозиции её макетов на престижных архитектурных выставках Европы последних лет. На выставке «Инженерное искусство» в центре Помпиду в Париже изображение Шуховской башни использовалось как логотип. В каталоге выставки [5] приводится многостраничное описание Шуховской башни. На выставке «Лучшие конструкции и сооружения в архитектуре XX века» в Мюнхене в 2003 году был установлен позолоченный шестиметровый макет Шуховской башни [6]. Конструкции Владимира Григорьевича Шухова подробно описываются во многих европейских книгах по истории архитектуры («Die Kunst der sparsamen Konstruktion», Rainer Graefe, Stuttgart[7]).

Шуховская башня объявлена памятником отечественной промышленной архитектуры и инженерной мысли и охраняется государством. Шедевру инженерного искусства в 2007 году исполняется 85 лет. Башня нуждается в комплексной экспертизе коррозии металлоконструкций и современной системе антикоррозионной защиты, включающей непрерывный электронный контроль текущего состояния. В 2003 году было принято Постановление Государственной Думы РФ № 4415-III по наследию В. Г. Шухова, в котором, в частности, говорится: «Особенно важным представляется сохранение инженерных сооружений, построенных по проектам В. Г. Шухова в Москве и других городах России, и принятие для этого необходимых мер». На международной научной конференции «Heritage at Risk. Сохранение архитектуры XX века и Всемирное наследие», прошедшей в Москве в апреле 2006 года с участием 170 специалистов из 30 стран мира, Шуховская башня признана объектом всемирного наследия.

В настоящее время обсуждается идея создания у подножия знаменитой башни «Шуховского центра науки, культуры и искусства». [8]

Литература

• “Vladimir G. Suchov 1853-1939. Die Kunst der sparsamen Konstruktion.”, Rainer Graefe und andere, 192 S., Deutsche Verlags-Anstalt, Stuttgart, 1990.
• “Arkhitektura i mnimosti”: The origins of Soviet avant-garde rationalist architecture in the Russian mystical-philosophical and mathematical intellectual tradition”, Elizabeth Cooper English, a dissertation in architecture, 264 p., University of Pennsylvania, 2000.
• «В. Г. Шухов (1853—1939). Искусство конструкции.», Райнер Грефе, Оттмар Перчи, Ф. В. Шухов, М. М. Гаппоев и др., 192 стр., «Мир», Москва, 1994.
• «Владимир Григорьевич Шухов. Первый инженер России.», Е. М. Шухова, 368 стр., Изд-во МГТУ, Москва, 2003.

См. также

• Шуховская башня на Оке
• Московская радиосистема

Ссылки

• 3D модель Шуховской башни
• Фонд «Шуховская башня»
• Владимир Григорьевич Шухов. Биография
• История московского телецентра. Фотографии
• Карта размещения конструкций В. Г. Шухова в Москве
• Die sparsame Konstruktion
• Vladimir Shukhov and the Invention of Hyperboloid Structures

Примечания

1. ↑ В некоторых источниках указывается высота 165 метров.

Фотографии
