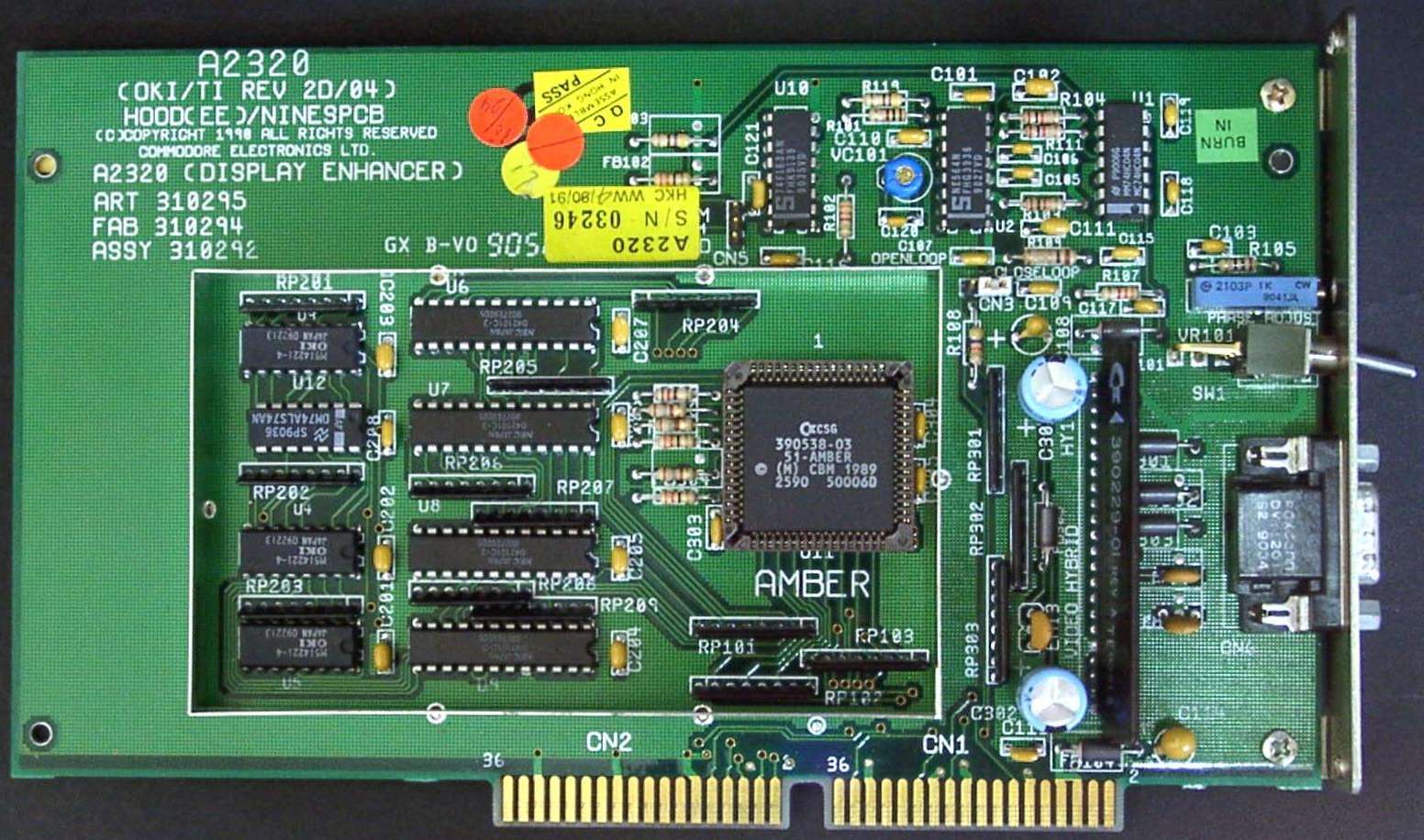

Flicker Fixer A2320 на базе чипа Amber

Flicker Fixer — часть аппаратного обеспечения служащая для устранения мерцания (de-interlaces (англ.)) в кадрах видео-сигнала на выходе. Это устройство адаптирует характеристики телевизионного сигнала так, чтобы получить изображение на обычном CRT-мониторе.

Принцип действия

Одним из примеров использования интерлейсящих (мерцающих по причинам о которых сказано ниже) изображений являются чипсеты классических Amiga по-умолчанию ориентированые на вывод экранов в формате PAL или NTSC. Экран телевизионного стандарта PAL или NTSC имеет две области, называемые соответственно чётной и нечётной. Эти области переключаются каждую 1/30 секунды для NTSC или каждую 1/25 секунды для PAL, что позволяет получать более динамичное изображение на экране, чем в том случае когда экран выводится за это время целиком. Однако в некоторых случаях это приводит к мерцанию изображения (если изображение нестатично, т.е. неодинаково в обоих областях кадра).

Совместимость с телевизионными режимами позволяла чипсетам классической Amiga иметь превосходство в сфере нелинейного видеомонтажа и компьютерных игр, однако телевизионные режимы совершенно непригодны при решении офисных задач в которых необходимо иметь чёткое и по большей части статическое изображение в течении многих часов. Для исправления подобной ситуации были изобретены устройства названные Flicker fixer. Эти устройства представлены платами расширения Amiga и внешними устройствами подключаемыми между видео-выходом и монитором. Flicker Fixer получили распространение среди пользователей персональных компьютеров позволяющих выводить телевизионное изображение (по большей части это пользователи классических Amiga, т.к. остальные как правило используют TV-тюнеры умеющие подавлять мерцание в штатных режимах) и на телевидении.

Flicker fixer получает видео-сигнал от персонального компьютера и запоминает его в небольшом объёме памяти, затем частота полученного видео-сигнала сдвигается (promote (англ.)) с 15 кГц на 31,5 кГц, после чего изображение может быть показано на любом современном CRT-мониторе, в режиме VGA. С удвоением частоты связано другое распространённое название Flicker fixerScan Doubler (англ.). Amiga 3000 содержит в своём чипсете микросхему Amber, которая умеет выполнять эту операцию для любого видео-сигнала. Чипсеты ECS и AGA могут выводить изображение в режимах VGA, однако любое приложение для Amiga програмирующее чипсет на физическом уровне не сможет быть показано на современном мониторе без использования устройств подобных Flicker Fixer.
